Modbus的前世
我們平時在日常生活中進行交流主要是通過聽和說來完成，這里主要是通過語言來傳達信息,。在說者和聽者之間是遵循著一些約定成俗的“約定”,，因此雙方是能夠聽懂對方所講的內容，就好比上海人說上海話,，浙江人福建人說閩南語,，各地區有不同的方言，而我們?nèi)珖y(tǒng)一的標準語言是普通話,，不管哪里人,，說普通話大家都能很好的溝通,，要是你用方言跟別人講,，好好的說話，還可能意思理解不對,，要擰巴打起來,。下面我們要說的Modbus通信協議其實它也是一種“普通話”，這個“約定”其實就是一種通信協議,，這個通信協議是由當時莫迪康（Modicon）公司于1979年開發的,，現在這個公司已經被施耐德（ Schneider）電氣公司收購了。Modbus通信協議剛開發之初就是專門為可編程控制器（PLC）通訊準備的,，到目前為止它已經成為現代工業控制領域的通訊標準,，它已經廣泛應用在工控設備與設備之間的通訊上了。
Modbus的優點
Modbus之所以被廣泛使用,，我認為是由于它具有以下幾個方面的優點,。首先是Modbus通信協議標準是一個開放性,，免費的，沒有版權要求,，不需要交納許可證費,，這是它被廣泛使用的主要原因之一；其次是它支持多種物理通訊接口,，比如我們常用的RS232接口,、RS485接口以及基于工業以太網的TCP/IP接口；再次是可在各種介質上傳送,，如雙絞線,、光纖、無線,，如果我們使用處理速度快的芯片時,，在理論上可以掛接255個從站；最后是Modbus幀格式簡單格式非常簡單,，用戶使用容易,，廠商開發簡單。這也是Modbus通信協議所給定的,，如下圖所示,。
Modbus的特點
Modbus是一個串行通信協議，在架構組成上它是一個主/從架構,，主站可以根據站地址向各個從站發出命令,，從站也可以向主站返回命令，但是從站之間是不能相互傳達命令的,，只有通過主站才能相互傳達命令,，這是Modbus通信協議的規定。因此在Modbus通信中,，只能由主機發出請求從機進行應答,，而不能由從機主動發起通訊，從機之間也是不能互相發起通信的,。
Modbus的分類及報文

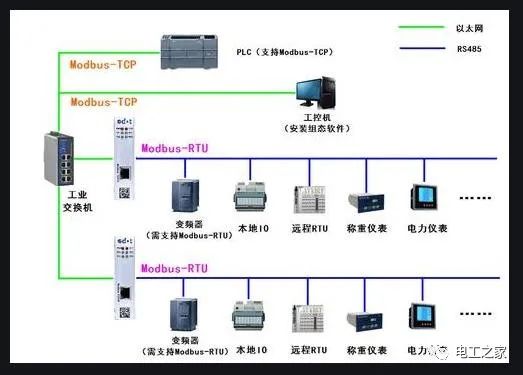

Modbus是一種基于串口通信的方式,，它可以分為Modbus RTU 和Modbus ASCII兩類。一般來說Modbus RTU比較常用,，對于支持Modbus ASCII通信方式的設備也一定支持Modbus RTU通信模式,。另外現在使用基于以太網的Modbus TCP也使用非常廣泛了，比如我在工作中使用的西門子和施耐德的工控產品都是采用了Modbus TCP通信模式,。
關于Modbus的報文是指在Modbus的通信協議中幾個約定好內容的字節,，比如一號設備向二號設備發送的8個字節，二號設備接收到了這8個字節后,，它就會根據Modbus通信協議約定的功能去執行相應的動作,。而這8個字節就是我們所說的報文了,。一般我們可以用串口調試助手就可以發送Modbus報文了。
